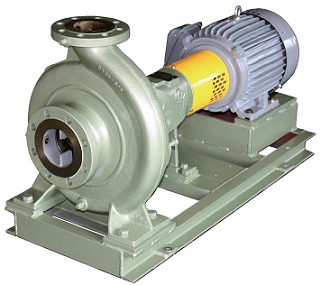

End Suction Centrifugal Volute Pump - From Japan

Model :
Cast Iron Fitted
Stainless Steel Fitted
  :
CAL, CER, CEN
CAR, CPEN
ปริมาณสูบ (Max.) :
720 M3/hr
630 M3/hr
ส่งสูง (Max.) :
100 M.
95 M.
อุณหภูมิ :
80°C
140°C
ขนาดท่อเข้า - ออก :
32-200 mm.
วัสดุ
Casing
: Cast iron,304 Stainless steel,316 Stainless steel
Impeller
: Cast iron,Bronze,304 Stainless steel,316 Stainless steel
Shaft
: Stainless steel,Duplex Stainless steel
คุณสมบัติ : เหมาะกับงานสูบน้ำหรือสารเคมีต่างๆ ในโรงงาน อุตสาหกรรม เช่น Transfer pump,Cooling pump เป็นต้น งานสูบน้ำตามอาคารสูงต่างๆ เนื่องจาก เป็นรุ่นที่มีประสิทธิภาพสูง (High efficiency) ซึ่งจะช่วยในการประหยัดพลังงานได้มาก ซีลปั๊มมีทั้ง แบบ Packed gland seal และ Mechanical seal




  Centrifugal Process Pump to ISO2858 / ISO5199

CPCN Model : CPCN, CPC
ปริมาณสูบ (Max.) : 1,500 M3/hr.
ส่งสูง (Max.) : 150 M.
อุณหภูมิ : 200 °C
ขนาดท่อเข้า-ออก : 25 -250 mm. (JIS, ANSI Flange)
วัสดุ : Cast iron, Cast steel, 316 Stainless steel, Duplex SS. และ Ni - Resist
คุณสมบัติ : เหมาะกับงานในอุตสาหกรรมปิโตรเคมี โรงกลั่นน้ำมัน โรงงานอุตสาหกรรมชั้นนำ และงานสูบของเหลว ที่มีอุณหภูมิสูง (Cooling stuffing Box-option) ซีลปั๊มมีให้เลือก ใช้ทั้งแบบ Packed gland seal และแบบ Single หรือ Double Mechanical seal

  Double Suction Split Casing Pump


CDM/CDMV
Model : CDM, CDMV (Vertical type)
ปริมาณสูบ (Max.) : 33,000 M3/hr.
ส่งสูง (Max.) : 220 M.
อุณหภูมิ : 105 °C
cdm_cdmv ขนาดท่อเข้า - ออก : 200 - 1,800 mm.
วัสดุ
Casing
: Cast iron, Ductile cast iron, Stainless steel, Duplex SS.

Impeller
: Cast iron, Bronze, Stainless steel, Duplex SS.
Shaft+Sleeve
: Bronze, Stainless steel, Duplex SS.
คุณสมบัติ : เหมาะกับงานสูบน้ำในปริมาณมากๆ เช่น ระบบประปา ในเมืองขนาดใหญ่ การชลประทานเพื่อการเกษตร เป็นต้น ซีลปั๊มมีทั้งแบบPacked gland seal และแบบ Mechanical seal สำหรับในพื้นที่จำกัด สามารถใช้ปั๊มแบบแนวตั้งเพื่อ ประหยัดเนื้อที่



CDM/CDMV

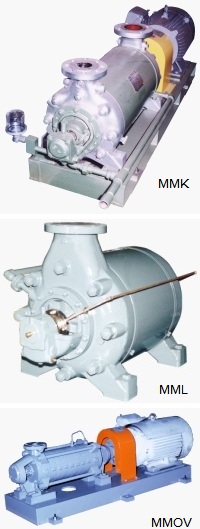

  High Pressure Centrifugal Multi - stages Pump

MMK
  Model :
MMO/MMOV
MMK/MML

(Vertical type)
(Horizontal type)
  ปริมาณสูบ (Max.) :
130 M3/hr
1,800 M3/hr
  ส่งสูง (Max.) :
400 M.
500 M.
  อุณหภูมิ :
110 °C
250 °C
  ขนาดท่อเข้า - ออก :
40 - 800 mm.
40 - 350 mm.

  วัสดุ
Casing
: Cast iron, Bronze, Stainless steel, Duplex SS.

Impeller
: Cast iron, Bronze, Stainless steel, Duplex SS.

  คุณสมบัติ : เหมาะกับงานสูบน้ำสะอาด หรือน้ำทะเล และแรงดัน สูงๆ ในโรงงานอุตสาหกรรม หรือโรงไฟฟ้า เช่น Boiler feed pump, SWRO feed pump เป็นต้น งานสูบน้ำตามอาคารสูงต่างๆ เนื่องจาก เป็นรุ่นที่มี ประสิทธิภาพสูง (High efficiency) ซึ่งจะช่วยใน การประหยัดพลังงานได้มาก ซีลปั๊มมีทั้ง แบบ Packed gland seal และ Mechanical seal


  Heavy Duty Multi - stages Diffuser Pump - Large Capacities Boiler feed pump

MHB Model : MHG (Ring-section type),MHB (Barrel type)
ปริมาณสูบ (Max.) : 1,440 M3/hr.
ส่งสูง (Max.) : 4,200 M.
อุณหภูมิ : 350°C
Speed : up to 7,000 RPM.
วัสุด
Casing
:Carbon steel, Chrome steel
Diffuser
: 13% Chrome steel
Impeller
: 13% Chrome steel
Balance
: 13% Chrome steel
คุณสมบัติ : เหมาะกับงานสูบฉีดน้ำที่แรงดันและอุณหภูมิสูงมากๆ ในอุตสาหกรรมปิโตรเคมี, โรงไฟฟ้า Boiler feed pump ฯลฯ ปั๊มมีการ Balance แรง Thrust load ที่กระทำบนชุดแบริ่งทำให้มีอายุการใช้งานยืนยาวซีลปั๊มมีทั้งแบบ Packed gland seal และ Mechanical seal สำหรับในพื้นที่จำดัก ท่อเข้าและออกสามารถเลือกเป็นหน้าแปลน ตามมาตรฐาน JIS หรือ ANSI Standard สำหรับรุ่น MHB จะใช้วิธีการเชื่อมท่อ (Welded) แทน เนื่องจากการมี Barrel Casing จึงทำให้ถอด/ประกอบเฉพาะ ชิ้นส่วน ภายในได้ง่ายต่อการซ่อมบำรุง
  Vertical Pump

SP SPVMMTV
  Model
ISV
SPV
MMTV

Axial Flow
Mixed Flow
Multi-stages with Barrel
  ปริมาณสูบ(Max.)
186,000 M3/hr.
68,000 M3/hr.
4,000 M3/hr.
  ส่งสูง(Max.)
8 M.
150 M.
780 M.
  อุณหภูมิ
40 °C
40 °C
200 °C
  ขนาดท่อเข้า-ออก
: 400 - 4,600 mm.
300 - 2,800mm.
40 - 500 mm.
  วัสดุ : Cast iron, Bronze, Stainless steel Duplex SS.
  คุณสมบัติ : เหมาะกับงานสูบน้ำดิบ (Raw water) ในปริมาณมากๆ สำหรับ โรงไฟฟ้า, เพื่อการชลประทาน เป็นต้น หรือสูบน้ำในบ่อลึกหรือ ปั๊มดับเพลิง สามารถติดตั้งบนปากบ่อเพื่อประหยัดพื้นที่ รวมถึง เป็นปั๊มจัดส่งน้ำมันเชื้อเพลิง เนื่องจากดูดได้ลึกถึงก้น Tank เป็นต้น สามารถใช้มอเตอร์ไฟฟ้า เหรือเครื่องยนต์ดีเซลในการขับเคลื่อนปั๊ม ได้ตามต้องการ, รุ่น MMTV ยังเหมาะสมกับการใช้งาน Condensate pump ในโรงไฟฟ้าด้วย
